شركة Wuhan Bochuangxing Laser Technology Co.، Ltd.
| اسم العلامة التجارية: | hm |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 1000 |
| تفاصيل التغليف: | خشبي |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 99 |
| تسليط الضوء: | نظام اللحام بالليزر الدقيق 915nm,نظام اللحام بالليزر البلاستيكي بطول 50 مترًا |
||
|---|---|---|---|
تكوين النظام:

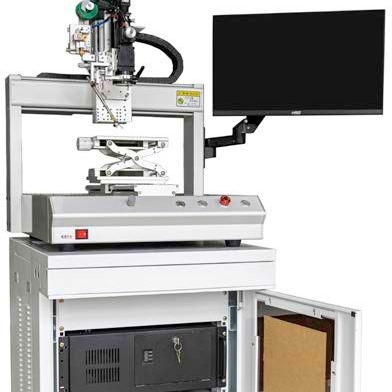

نظام اللحام بالليزر للتغذية الراجعة لدرجة حرارة سطح المكتب بواسطة روبوت متعدد المحاور ، ونظام التغذية المرتدة لدرجة الحرارة ، ونظام نقطة التباين المحورية CCD ونظام ليزر أشباه الموصلات ، والنظام لديه ردود الفعل على درجة الحرارة ووظيفة المحاذاة المحورية CCD ، ويمكن أن يضمن بشكل فعال لحام اللحام بدرجة حرارة ثابتة ، ويمكن أن يضمن دقة دقيقة بشكل فعال أجزاء ، ضمان العائد الفعال في الإنتاج الضخم.
يعتمد مصدر تسخين الليزر على وحدة ليزر أشباه الموصلات بالأشعة تحت الحمراء عالية الطاقة بطول موجي 915 و 980 اختياريًا ؛قوة 30W-200W اختيارية ؛توفر وظيفة التغذية الراجعة لدرجة الحرارة في الوقت الفعلي التحكم في درجة الحرارة لمنطقة صغيرة تبلغ 0.3 مم مع دقة تحكم في درجة الحرارة تبلغ ± 3 درجات مئوية.من خلال التحكم الدقيق في درجة الحرارة ، فهم تأثير اللحام بالكامل وتجنب تلف اللحام.

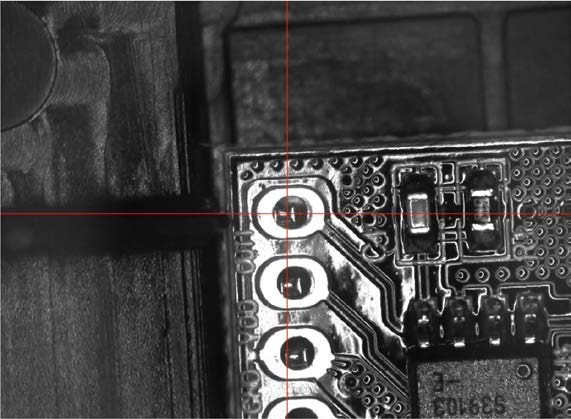

تم تجهيز المعدات بنظام تحديد المواقع المرئي للحام الدقيق ، والذي يمكنه التحكم في حركة طاولة العمل المتقاطعة إلى الموضع المحدد من خلال وضع نقطة MARK أو موضع نقطة اللحام على القطعة المعالجة لتجنب مشاكل اللحام الناتجة عن خطأ قطعة العمل. وكذلك نظام تحديد المواقع المرئي
يمكن استخدامه أيضًا كجهاز مراقبة.يمكن ملاحظة التصوير بجهاز اقتران الشحنات (CCD) في الوقت الفعلي ، فالنظام البصري قوي.بالإضافة إلى وضع رمز العلامة التقليدي ، فإنه يحتوي أيضًا على وظيفة العثور تلقائيًا على موقع اللحام من خلال التحليل المرئي.
وظيفة ملاحظات درجة الحرارة الفريدة ، سنوات من التصميم المستقل للصناعة العميقة لنظام التغذية المرتدة للتحكم في درجة الحرارة ، من خلال المراقبة في الوقت الفعلي وردود الفعل لدرجة الحرارة عند نقطة اللحام ، يمكن أن تضمن أن درجة حرارة قيمة درجة الحرارة المحددة ، لن تتسبب في حرق نقطة اللحام ، نطاق قياس درجة الحرارة هو 100-600 درجة.
آلية توصيل سلك اللحام الاحترافية ، قطر سلك اللحام 0.5 مم -1.2 مم ؛دقة توصيل الأسلاك 0.1 مم ؛يمكن التحكم في طول وسرعة سلك اللحام.
1. اللحام غير المتصل بالليزر ، لا ضرر ميكانيكي ، تأثير حراري صغير ، يمكن أن يتجنب بشكل فعال بقع اللحام التي تصادفها في عملية اللحام التقليدية ، منطقة التسخين بأجزاء كبيرة من التلف ، وأجزاء عمل البثق وغيرها من المشاكل ؛
2. التسخين بالليزر ، ودرجة حرارة اللحام الفورية ، ونظام التغذية المرتدة لدرجة الحرارة الأصلي ، وقياس درجة حرارة اللحام في الوقت الحقيقي ومراقبتها ، يمكن التحكم في درجة حرارة اللحام في الوقت الحقيقي بالردود السلبية ، ومنحنى درجة حرارة اللحام في الوقت الحقيقي ، لضمان إنتاجية اللحام ؛
3. طريق ضوء الليزر ، طريق ضوء CCD ، طريق ضوء قياس درجة الحرارة محوري ثلاث نقاط ، حل مثالي للطريق متعدد الأضواء في مشكلة تداخل الصناعة ، وتجنب تصحيح الأخطاء المعقدة ؛
4. نظام مراقبة تحديد المواقع والمعالجة CCD دقيق وعالي الدقة ، يمكن أن يعرض بوضوح نقاط اللحام وإحداثيات اللحام الصحيحة في الوقت المناسب ، ويمكن أن يدرك تحديد المواقع تلقائيًا ، ويصحح تأثير حجم الأجزاء الصغيرة وانحراف الموضع ، ويسهل تحقيق كميات كبيرة من اللحام الدقيق لخط التجميع المعالجة ، للتعامل مع تكلفة العمالة المتزايدة ؛يمكن لنظام CCD أيضًا مراقبة عملية المعالجة في الوقت الفعلي ؛
5. بالمقارنة مع روبوت اللحام الأوتوماتيكي للحديد ، لا يوجد متغير في رأس الحديد ، فإن عملية اللحام مستقرة وموثوقة ، ومناسبة جدًا للتكامل مع العمليات الأوتوماتيكية الأخرى على خط الإنتاج ؛
6. نظام برمجيات التطبيق مريح وسهل التعلم ، وضع التشغيل الآمن ، ويمكن تطبيقه بسرعة على خط الإنتاج.
7. ناضجة وموثوقة ، 20 عامًا من البحث والتطوير في ليزر أشباه الموصلات ، استخدام الخبرة ، 10 سنوات من تجربة اللحام الآلي.
| نموذج | WH-LA80 |
| طريقة اللحام | لحام بالليزر بدون تلامس |
| الطول الموجي بالليزر | 915/980 (اختياري) |
| قطر الألياف الأساسية | 400 م (200 م ، 600 م اختياري) |
| مناسبة لقطر سلك القصدير | 0.5 ملم -1.2 ملم |
|
منطقة لوحة اللحام |
أكثر من 0.1 ملم |
| الطاقة الانتاجية القصوى | 30W-200W (التكوين القياسي 80W) |
| الحد الأدنى لحجم بقعة الليزر | 50 م (حسب الليزر الاختياري) |
| نطاق التركيز | 50-190 ملم |
| وضع نقل منصة العمل | محرك سيرفو + شريط سلك كروي |
| نطاق اللحام | 200mmX300mm (قياسي) أكبر وأكثر تخصيصًا |
|
طريقة التحكم |
تحكم صناعي بجهاز الكمبيوتر عالي الأداء ، وردود فعل لدرجة الحرارة ، ولحام بدرجة حرارة ثابتة |
| جهد مزود الطاقة | 220 (110) فولت / 50 (60) هرتز |
خمسة.النطاق المطبق:
نظرًا لخصائص التحكم في ردود الفعل في الوقت الفعلي وعالية الدقة في درجة حرارة أجسام اللحام ، فهي مناسبة بشكل خاص لمعالجة قصدير اللحام عالية الدقة التي لا يمكنها تحمل المكونات عالية الحرارة والمكونات الحساسة للحرارة حول نقطة اللحام. مثل اللحام المحلي ثنائي الفينيل متعدد الكلور عالي الكثافة ، ومجموعة متنوعة من أجهزة استشعار الدقة الإلكترونية للسيارات ، وما إلى ذلك (حساسة لدرجة الحرارة)
