شركة Wuhan Bochuangxing Laser Technology Co.، Ltd.
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HM-WLD |
| إصدار الشهادات: | CE |
| رقم الموديل: | HM-1000 |
| الحد الأدنى لكمية: | 1 |
| تفاصيل التغليف: | 100 * 80 * 90 |
| وقت التسليم: | 7 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| قوة الليزر: | رايكوس | محرك: | السائر المحركات |
|---|---|---|---|
| جدول العمل: | هيكل T- فتحة | نوع الآلة: | مناور اللحام |
| المكونات الأساسية: | تحمل ، المحرك ، مصدر الليزر ، رأس اللحام | منطقة العمل: | 500 * 600 مم |
| وزن: | 600 كجم | اسم المنتج: | روبوت لحام ألياف الليزر |

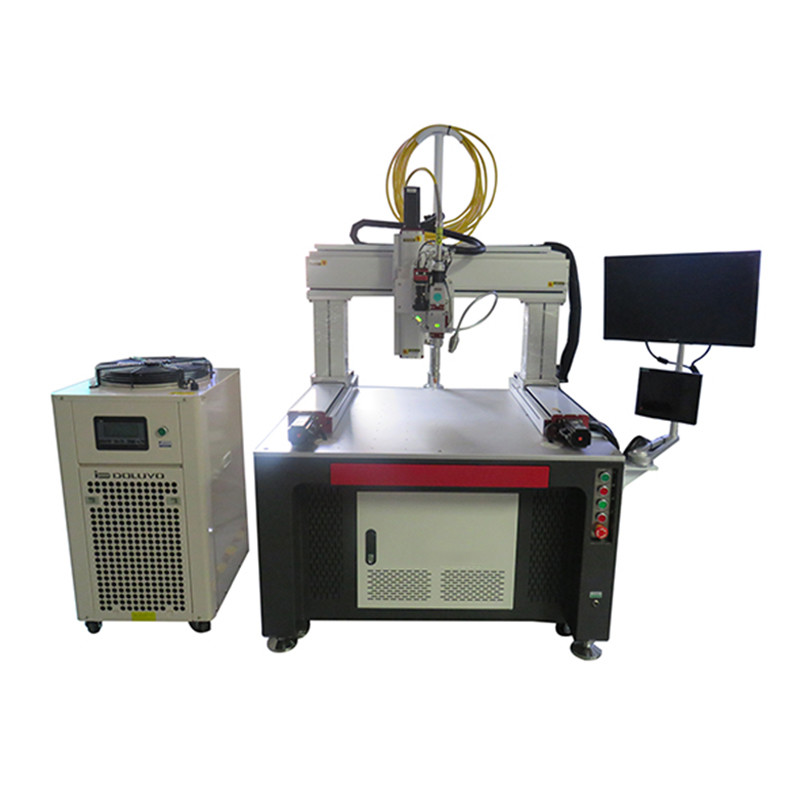

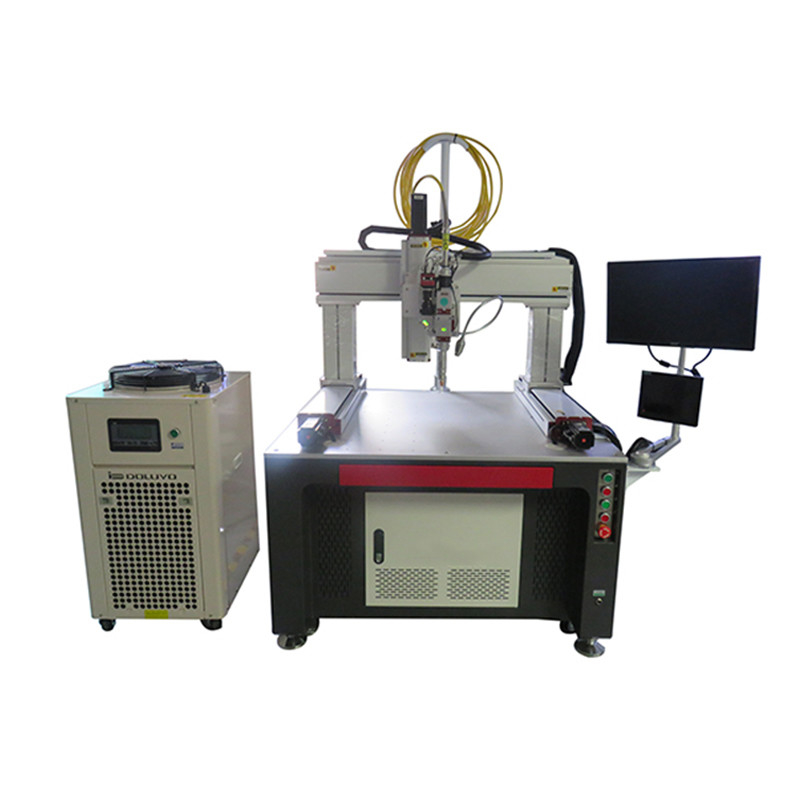

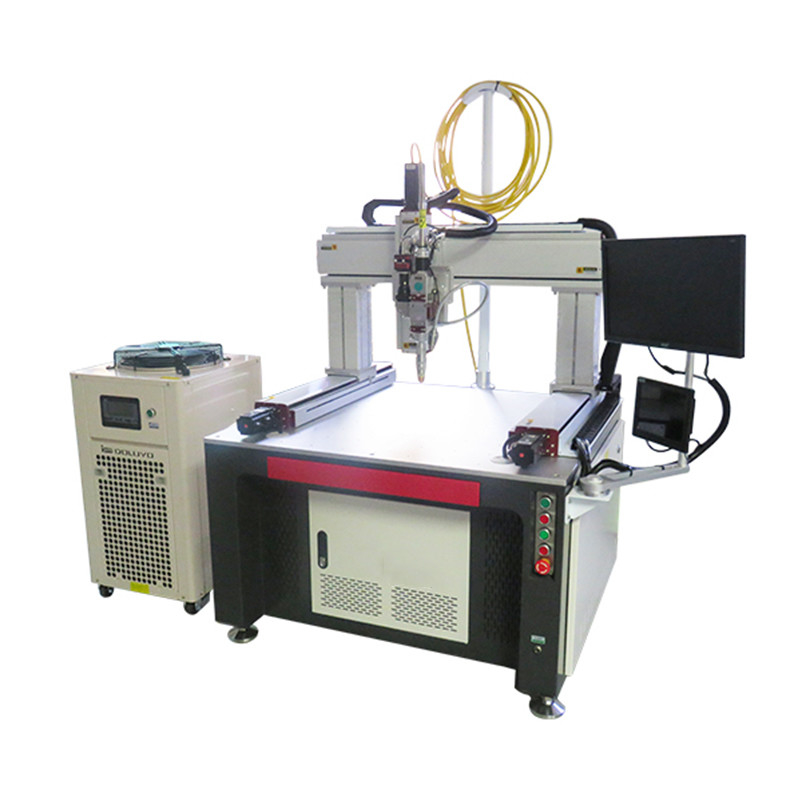

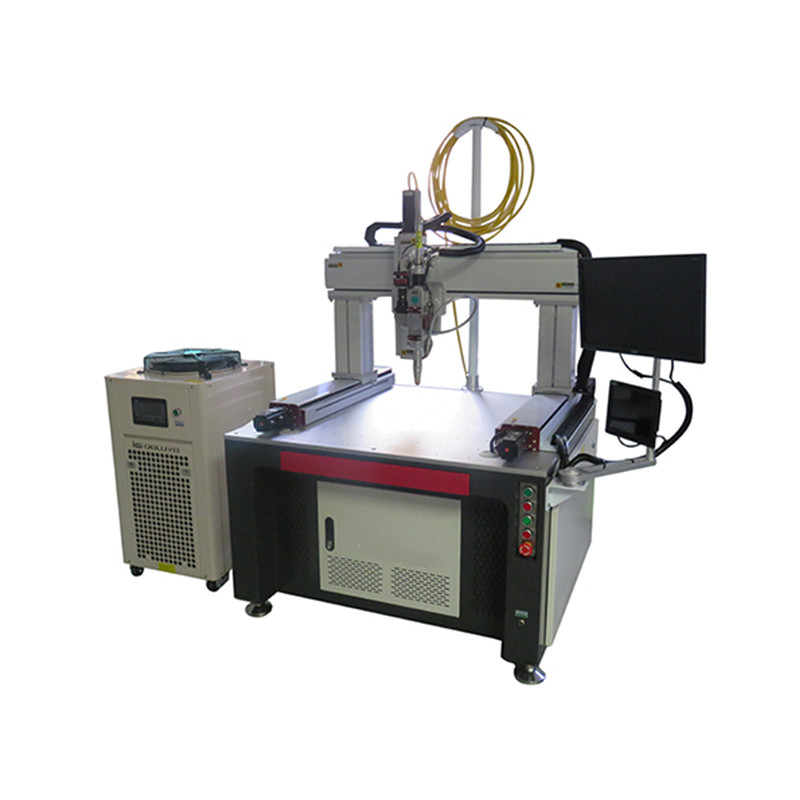

آلة لحام أوتوماتيكية CNC ذات أربعة محاور
1) الهيكل الرئيسي
تشتمل الماكينة الرئيسية لآلة اللحام الأوتوماتيكية CNC على الحركة الخطية لمحور X و Y و Z والحركة الدورانية للمحور R لتحقيق الحركة الخطية أو المنحنية لمساحة اللحام وتعديل زاوية اللحام لشعلة اللحام على قطعة العمل ، وبالتالي إكمال لحام أنواع مختلفة من اللحامات ذات الشكل الخاص.يتم تشغيل أنظمة حركة المحور X و Y و Z بواسطة محركات مؤازرة AC ، مدفوعة بمسامير كروية وموجهة بقضبان توجيه لتحقيق تحكم دقيق في المشي.يمكنها ضبط والتحكم يدويًا في متطلبات ضبط زاوية اللحام لمسدس اللحام وقطعة العمل ، والتعاون مع المحاور X و Y و Z لتحقيق إكمال عملية اللحام.
2) ، المعدات المساعدة
1. دعم مصادر طاقة اللحام مثل لحام الأرغون القوسي ، اللحام المحمي بالغاز ، اللحام بالقوس المغمور ، إلخ.
2. تركيبات اللحام الهوائية (مجموعة واحدة تحتوي على ستة أزواج)
3) ، وصف منصة اللحام وتركيب اللحام
يمكن أن يحقق التثبيت الهوائي لتحديد المواقع ولقط القطع تثبيتًا وتثبيتًا سريعًا لقطع العمل.يتم وضع ستة تركيبات لحام على منصة لحام ، وثلاثة أزواج من التركيبات مرتبة على الجانبين الأيسر والأيمن.إنها تعتمد وضع المحطة المزدوجة ، وستتم إعادة ضبطها تلقائيًا بعد اللحام على اليسار.في حالة اكتمال التجميع على الجانب الأيمن ، يتم إجراء اللحام تلقائيًا إلى الجانب الأيمن ، ويتم تحميل وتفريغ قطعة العمل يدويًا في المحطة اليسرى.
4) نظام التحكم الكهربائي
حركة مسار فضاء DOF رباعية المحاور (خط مستقيم ، قوس دائري ، منحنى حلزوني).· إدخال نوع التدريس لمعلمات المسار ، والتشغيل البسيط والمريح ، ودعم وظيفة معاينة الرسومات التدريسية لمقارنة ما إذا كان ملف المعالجة المعالج متسقًا مع الرسومات الفعلية.
سمات:
1.المحاور X ، Y ، Z ، D لقطع الشغل المراد لحامها يتم تحريكها بخطوة لتلبية احتياجات الأشواط الكبيرة
2.كفاءة إنتاج عالية وسرعة لحام سريعة وإنتاج دفعة أوتوماتيكي

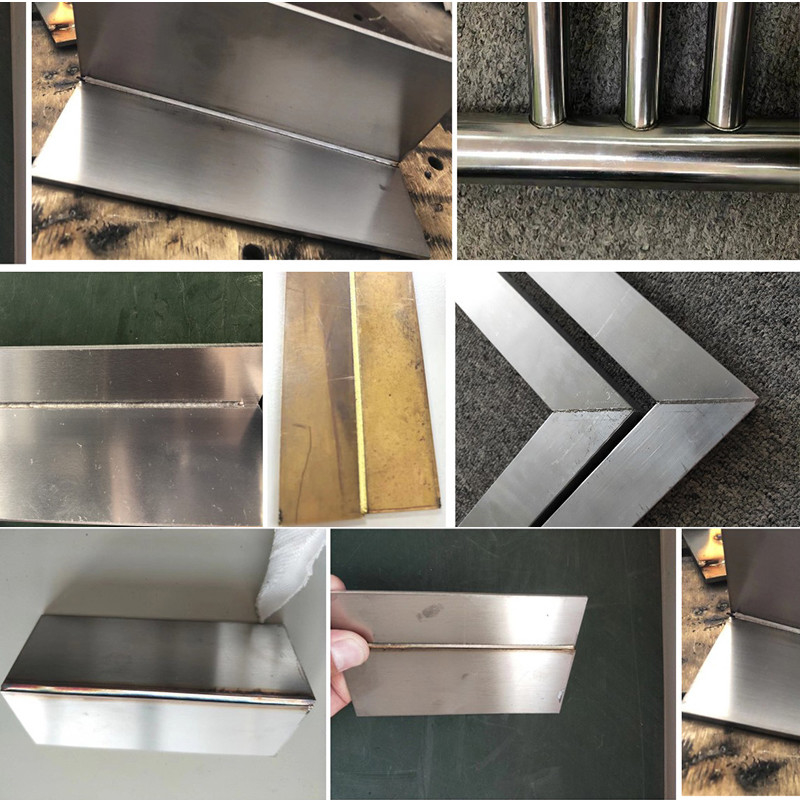

3.يمكن لحام أي نقطة ، خط مستقيم ، دائرة ، مربع آلة بيضاوية وغيرها من المسارات التعسفية
4. مع وظائف التركيز والدوران التلقائي ، يمكن لحام المنتجات من أي شكل في مساحة ثلاثية الأبعاد
مزايا المنتج:
1. يتم استخدام التجويف الخزفي المستورد من المملكة المتحدة من أجل كفاءة تحويل كهروضوئية عالية.2. مراقبة الصور CCD تضمن ثبات جودة اللحام.
3.يمكن تخصيص تركيبات الأدوات الأوتوماتيكية المتخصصة لتحقيق الإنتاج الضخم للمنتجات
4. كثافة طاقة الليزر كبيرة.بعد أن تمتص قطعة العمل الليزر ، ترتفع درجة الحرارة بسرعة وتذوب أو تتبخر ، حتى لو كانت نقطة الانصهار عالية ، تكون الصلابة والمواد الهشة عالية.
يمكن أيضًا معالجة المواد (مثل السيراميك والماس وما إلى ذلك) بالليزر ؛
5. رأس الليزر ليس على اتصال بقطعة العمل ، ولا توجد مشكلة في تآكل أدوات المعالجة ؛
6. لا يتم التأكيد على قطعة العمل وليس من السهل تلويثها ؛
7. يمكنها معالجة قطعة العمل المتحركة أو المواد المختومة في الغلاف الزجاجي.
8. يمكن أن تكون زاوية التباعد لشعاع الليزر أقل من 1 ملي قوس ، ويمكن أن يكون قطر البقعة صغيرًا مثل ميكرومتر ، ويمكن أن يكون وقت العمل قصيرًا مثل نانوثانية وبيكوثانية.
يمكن أن تصل طاقة الخرج المستمرة لليزر إلى kW إلى عشرة
بترتيب الكيلووات ، الليزر مناسب لكل من التصنيع الدقيق الدقيق ومعالجة المواد الكبيرة ؛
9- شعاع الليزر سهل التحكم ، ومن السهل الجمع بين الآلات الدقيقة وتكنولوجيا القياس الدقيقة والكمبيوتر الإلكتروني لتحقيق أتمتة عالية للمعالجة.
وتحقيق دقة معالجة عالية ؛
10. يمكن استخدام الروبوتات في المعالجة بالليزر في البيئات القاسية أو الأماكن التي يصعب على الآخرين الوصول إليها.
