شركة Wuhan Bochuangxing Laser Technology Co.، Ltd.
| اسم العلامة التجارية: | raycus |
|---|---|
| إصدار الشهادات: | ce |
| رقم الموديل: | رايكوس 4000 |
المواصفات مدرجة في الجدول التالي
الجدول 5 المواصفات
| الجدول 6 مواصفات المنتج | C4000S | شروط الاختبار |
| المواصفات البصرية | ||
| طاقة الخرج الاسمية (W) | 4000-4200 | |
| وسائط التشغيل | CW / معدل | |
| دولة الاستقطاب | عشوائي | |
| ضبط انتاج الطاقة (٪) | 10 ~ 100 | |
| الطول الموجي للانبعاث (نانومتر) | 1080 ± 5 | طاقة الخرج الاسمية |
|
عدم استقرار انتاج الطاقة (٪) |
± 1 |
طاقة الخرج الاسمية |
| وقت العملية: ≥5h | ||
| درجة الحرارة المحيطة: 22 ± 1 ℃ | ||
| تردد التعديل (هرتز) | 1 ~ 5000 |
الحد الأدنى لنبض الليزر العرض> 160us |
| طاقة ليزر الدليل الأحمر (ميغاواط) | 0.5 ~ 1 | |
| خصائص الإخراج البصري لرأس QBH | ||
| جودة الشعاع (مم × مراد) | 1.5 ~ 2 | طاقة الخرج الاسمية |
| قطر الألياف الأساسية (ميكرومتر) | 50 | قطر قابل للتخصيص |
| الفتحة العددية | 0.2 | |
| طول كابل التوصيل (م) | 20 | طول قابل للتخصيص |
| الخصائص الكهربائية | ||
| مزود الطاقة | 380 ± 10٪ فولت تيار متردد ، 50/60 هرتز | |
| الأعلى.استهلاك الطاقة (وات) | 12500 | |
| وضع التحكم | RS-232 / AD / إيثرنت | |
| مميزات وخصائص اخرى | ||

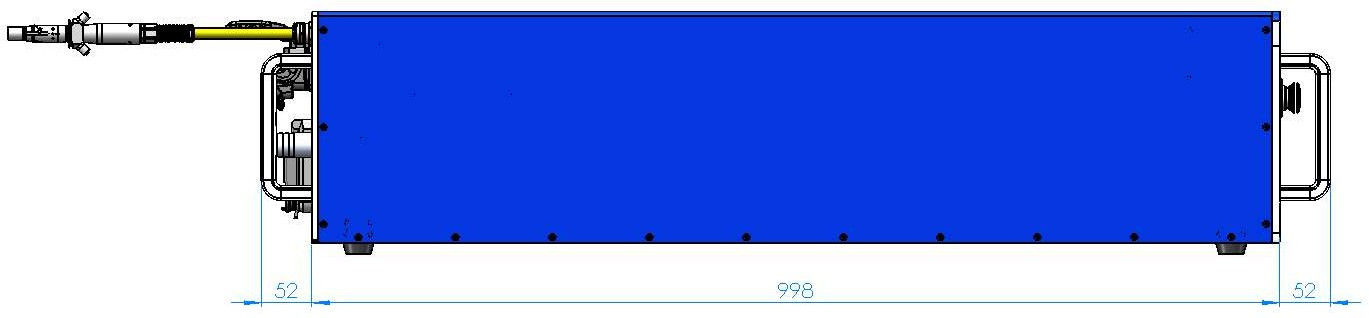

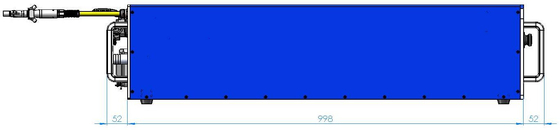

| الأبعاد (عرض × ارتفاع × عمق) (ملم) | 102 ×47 × 250 (تشمل مقابض)) | |
| الوزن (كجم) | <80 | |
| درجة حرارة التشغيل المحيطة (℃) | 10 ~ 40 | |
| رطوبة (٪) | 30 ~ 70 | |
| درجة حرارة التخزين () | -10 ~ 60 | |
| طريقة التبريد | تبريد المياه |

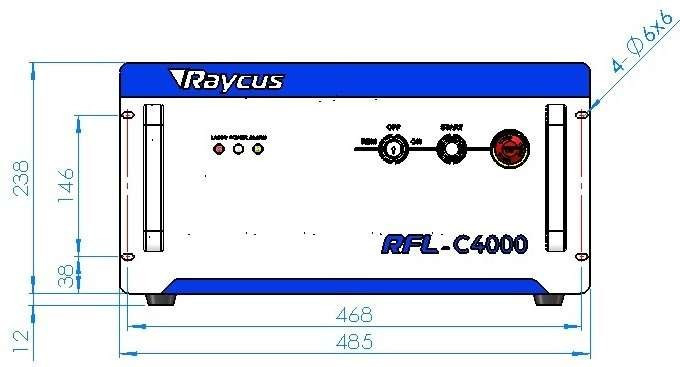

1.ريم / إيقاف / تشغيل:مفتاح التبديل ، مفتاح طاقة نظام التحكم لليزر.أدخل المفتاح ؛إما أن يؤدي تدوير المفتاح في اتجاه عقارب الساعة إلى الوضع "تشغيل" أو عكس اتجاه عقارب الساعة إلى وضع "REM" إلى تشغيل نظام التحكم بالليزر.ثم يدخل الليزر في وضع التحكم اعتمادًا على الإعداد السابق على "CTRL-INTERFACE".يمكنك الرجوع إلى4.9 يخدعروضع روللمزيد من التفاصيل.
2.قوة:تشير قوة نظام التحكم ، LIGHT ، إلى أن نظام التحكم موجود
مفتوح.
3.شارعأصتي: زر الطاقة الرئيسي لليزر ، أخضر ، عند الضغط على هذا الزر ، يكون الليزر جاهزًا لإصدار الليزر.
4.عالج بالليزرص:يضيء مؤشر انبعاث الليزر ، أحمر ، عند تشغيل انبعاث الليزر.
5.إنذار:يشير مؤشر الإنذار ، الأصفر ، إلى حالة الخطأ.
6.يظهرنقبرصي ستيOP:اضغط عليه لأسفل لإيقاف الليزر على الفور.عندما يكون الزر في وضع "لأسفل" ، قم بتدويره في اتجاه عقارب الساعة لتحريره ، ولكن لا يمكن تشغيل الليزر قبل تشغيله بمفتاح المفتاح للمرة الثانية.

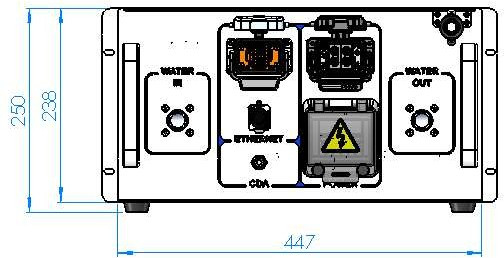

1.AC INصيوتا:المقبس الخاص بإدخال مصدر الإمداد الذي لا يمكن تزاوجه إلا مع القابس الموجود في سلك الطاقة الذي قدمناه.
2.قوة:مفتاح الهواء للتحكم في تبديل التيار المتردد.
3.واجهة CTRL:واجهة التحكم ، هذه الواجهة عبارة عن موصل ذكر ذو 24 إبرة وهي متعددة الوظائف.يمكن للمستخدمين النهائيين ضبط وضع التحكم وإدخال إشارة التحكم التناظرية مع الواجهة ، وكذلك الحصول على إشارة الخطأ منها.
4.ماء:موصلات الأنابيب ، مدخل ومخرج مياه التبريد للتدفق والعودة.(انظر الجدول 6 لنموذج الليزر وحجم أنبوب الماء المقابل لمتطلبات نظام التبريد)
5.ETحERNهT:واجهة إيثرنت.يمكن أن يوفر جهاز التحكم عن بعد ومعلومات إنذار التخزين لليزر.
6.CDA:إدخال الهواء الجاف النظيف.يتم إدخال الهواء الجاف النظيف هنا لمنع تكون الندى.
تطبيق CDA:
إذا تم توفير CDA من قبل العميل ، فيجب تبريده وتجفيفه بواسطة المجفف ، ثم ترشيحه بواسطة مرشح جسيمات 5 ميكرومتر و 0.3 ميكرومتر وجسيم 0.1 ميكرومتر.يجب أن تكون درجة حرارة CDA في حدود 5 ~ 40 ℃ ، وأعلى نقطة تكثف هي 0 ℃ (يُقترح أن تكون درجة حرارة CDA أقل من درجة حرارة ماء التبريد بـ 5 ℃).ضغط CDA أقل من 0.1 ميجا باسكال ، ومعدل التدفق 10 لترات في الدقيقة ، والقطر الخارجي للأنبوب المتزاوج مع الموصل هو 6 مم.
إذا تم استخدام وحدة مرشح CDA المقدمة من Raycus ، فيجب أيضًا تبريد CDA وتجفيفه بواسطة المجفف ، ويجب أن يكون الضغط أقل من 0.8 ميجا باسكال ، والقطر الخارجي للأنبوب المتزاوج مع الموصل هو 6 مم.
يجب إدخال CDA قبل 30 دقيقة من بدء الليزر.إذا كانت درجة الحرارة المحيطة أقل من 25 درجة مئوية وكانت الرطوبة أقل من 50٪ ، فإن CDA غير ضروري.
اتصال الطاقة
الجدول 7 متطلبات توصيل الطاقة
| نموذج | RFL-C4000S |
| مصدر التوريد | 380 ± 10٪ فولت تيار متردد 50/60 هرتز |
|
حبل القوة |
|
| طرف واحد من سلك الطاقة | أربعة أسلاك تحمل علامات L1 و L2 و L3 و PE. |
| وصف التوقيع |
L1 ، L2 ، L3-> خط المرحلة PE-> الأرض الواقية |
تعريفات الواجهة
إن CTRL-INTERFACE مخصص للتحكم بالليزر ، والتسمية والتعريف أدناه:
الشكل 8 CTRL-INTERFACE
الجدول 8 تعريفات واجهة التحكم ذات 24 سنًا
|
دبوس رقم. |
اسم |
علامة الخط |
اكتب |
مستوى |
محرك التيار |
وقت الاستجابة النموذجي |
وصف |
| 1 | الانترلوك 2 أ | ITL-2A |
إدخال إغلاق الاتصال |
24VDC |
<1 أ |
<500 ملي ثانية |
اتصال سلبي ، غير متصل بالجهد الخارجي أو التأريض. |
| 2 | الانترلوك | ITL-1A | |||||
| 3 | الانترلوك | ITL-1B | |||||
| 4 | الانترلوك 2 ب | ITL-2B | |||||
| 5 | RS232Tx | تكساس |
120 مللي ثانية |
نقل البيانات | |||
| 6 | RS232Rx | RX | استقبال البيانات | ||||
| 7 | RS232Com | GND | عودة RS-232 | ||||
|
8 |
مفتاح بعيد |
RPA |
إدخال إغلاق الاتصال |
24VDC |
<1 أ |
<1 ثانية |
ينشط مصدر طاقة نظام التحكم الداخلي في وضع REMOTE.اتصال سلبي ، غير متصل بـ الجهد الخارجي أو التأريض. |
|
9 |
RPB |
|
10 |
زر التشغيل عن بعد |
بدء |
إدخال إغلاق الاتصال اللحظي |
24VDC |
<1 ثانية |
في | التحكم عن بعد | الوضع ، ابدأ | ||||||||
| قوة الليزر الرئيسية | ||||||||||||||||
| العرض. اتصال سلبي ، | ||||||||||||||||
|
11 |
START-B |
غير متصل | ||||||||||||||
| الجهد الخارجي أو | ||||||||||||||||
| التأريض. | ||||||||||||||||
|
12 |
المدخلات التناظرية للتحكم في التيار |
1-10 فولت |
المدخلات التناظرية |
1-10VDC |
1 مللي أمبير |
100 دولار |
الإدخال التناظري 1-10 VDC = 10-100٪ نقطة الضبط | |||||||||
|
13 |
مراقب انتاج الطاقة التناظرية |
AOUT |
خرج تشابهي |
0-8VDC |
11mA |
100 قطعة |
الناتج التناظري 0-8 VDC (راجع تقرير فحص المصنع للحصول على التفاصيل) |
|||||||||
|
14 |
كوم التناظرية المعزولة |
GND1 |
إرجاع |
ارجع للإشارات على المسامير 12 ، 13 ، 19 ، 22 ، 23 ، 24 | ||||||||||||
| 15 | تعديل + | وزارة الدفاع + | المدخلات الرقمية | 5-24VDC | 6 مللي أمبير | 20 ثانية | 5-24 VDC الإدخال | |||||||||
| 16 | تعديل- | عصري- | إرجاع | العودة للإشارة على الرقم 15 | ||||||||||||
|
17 |
التحكم بالليزر الموجه |
ريد ليز ر |
المدخلات الرقمية |
5-24 فولت تيار مستمر |
6 مللي أمبير |
120 مللي ثانية |
تعمل الحافة الموجبة على تنشيط الانبعاث في وحدة التحكم عن بعد الوضع |
|||||||||
|
18 |
تمكين الانبعاثات |
LAS-C |
المدخلات الرقمية |
5-24VDC |
6 مللي أمبير |
1 مللي ثانية |
تعمل الحافة الموجبة على تنشيط الانبعاث في وضع التحكم عن بعد | |||||||||
|
19 |
خطأ في النظام (خطأ) |
S-ERR |
الإخراج الرقمي |
24VDC |
100 مللي أمبير |
120 مللي ثانية |
مرتفع = خطأ في النظام |
|||||||||
|
20 |
نظام مشترك |
GND2 |
إرجاع |
العودة للرقم السري 17،18،21 |
||||||||||||
|
21 |
خطأ RESET |
إعادة تعيين |
المدخلات الرقمية |
5-24VDC |
6 مللي أمبير |
120 مللي ثانية |
إعادة ضبط الحافة الصاعدة ( | |||||||||
| إنذار resettable) | ||||||||||||||||
| 22 | جاهز | جاهز | الإخراج الرقمي | 24VDC | 100 مللي أمبير | 120 مللي ثانية | مرتفع = الليزر جاهز | |||||||||
| 22 | بدأت السلطة | قوة | الإخراج الرقمي | 24VDC | 100 مللي أمبير | 120 مللي ثانية | مرتفع = بدء تشغيل الطاقة الرئيسية | |||||||||
| 23 | انبعاث الليزر | الليزر | الإخراج الرقمي | 24VDC | 100 مللي أمبير | 100 مللي ثانية | مرتفع = الليزر هو انبعاث | |||||||||
